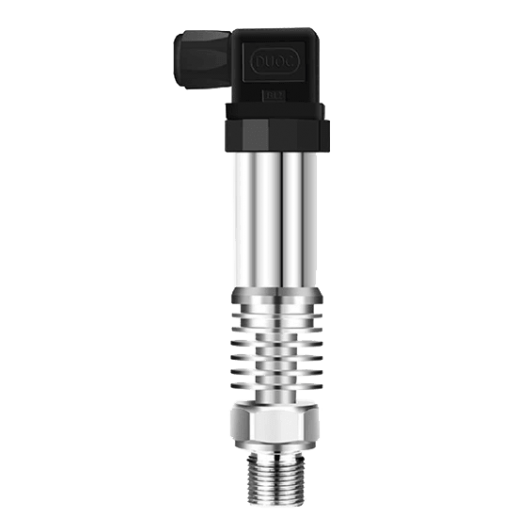

Датчик давления NVW90A-G 16 bar, 4-20 mA, 24 V, G 1/2 предназначен для непрерывного измерения давления неагрессивных жидкостей в различных промышленных и инженерных системах. Этот преобразователь давления широко применяется в системах водоснабжения, кондиционирования воздуха, холодильных установках, а также в нефтехимической, металлургической и других отраслях промышленности.
Принцип работы NVW90A-G

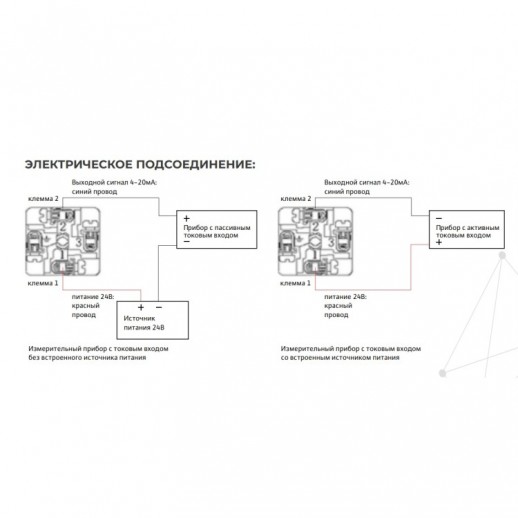

Датчик давления NVW90A-G преобразует измеряемое давление в аналоговый токовый сигнал 4-20 мА, который может быть передан на контроллеры, системы управления или диспетчерские панели. Благодаря высокой точности и надежности, датчик обеспечивает стабильную работу оборудования и предотвращает аварийные ситуации, связанные с перепадами давления.
Основные характеристики
- Диапазон измерения давления: до 16 бар;
- Выходной сигнал: 4-20 мА;
- Питание: 24 В;
- Пределы допускаемой основной приведенной погрешности: ± 0.2% или 0.5% диапазона измерения;
- Диапазон температур рабочей среды: от -40 °C до 200 °C;
- Компенсация температурной погрешности в диапазоне: от -10 °C до 70 °C;
- Дополнительная погрешность на изменение температуры окружающего воздуха: ± 0.15% диапазона измерения / 10 °C.
Преимущества эксплуатации
Высокая точность измерения: обеспечивает надежный контроль параметров системы, позволяет получать достоверные данные для эффективного управления технологическими процессами;
Универсальность применения: датчик совместим с большинством жидкостей, используемых в промышленности, при условии отсутствия агрессивных свойств;
Надежность и долговечность: рассчитан на длительную эксплуатацию в промышленных условиях;
Стандартный выходной сигнал 4-20 мА: легко интегрируется в существующие системы автоматизации и диспетчеризации:
Простота монтажа и обслуживания: резьбовое соединение G 1/2 обеспечивает быструю установку и демонтаж датчика.
Назначение и область применения
- Системы водоснабжения и водоотведения;
- Промышленные холодильные установки;
- Системы вентиляции и кондиционирования;
- Нефтехимические предприятия;
- Металлургические производства;
- Другие отрасли промышленности, где требуется надежный контроль давления.
| Агрегат | |
|---|---|
| Т мин. окружающей среды:200 | Время отклика, мс:<10 |
| Выходной сигнал, мА:4-20 | Диапазон измерения давления, бар:0-16 |
| Дрейф нуля:± 0.15% диапазона измерения | Рабочее напряжение, В:24 |
| Температура хранения, °C:от -40 °C до 125 | Тип измеряемого давления:Избыточное |
| Допустимая область применения | |
| Сфера применения:Водоснабжение (подача чистой воды) / промышленность / кондиционирование | |
| Подключения | |

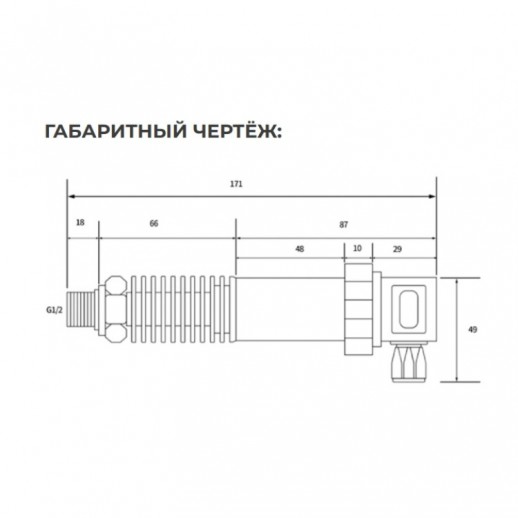

| Подключение:G 1/2''' | |
Гарантия от официального дилера при соблюдении всех правил инструкции по монтажу и эксплуатации изделия или паспорта, и при выполнении всех планово-предупредительных ремонтов, срок службы оборудования - 10 лет.
